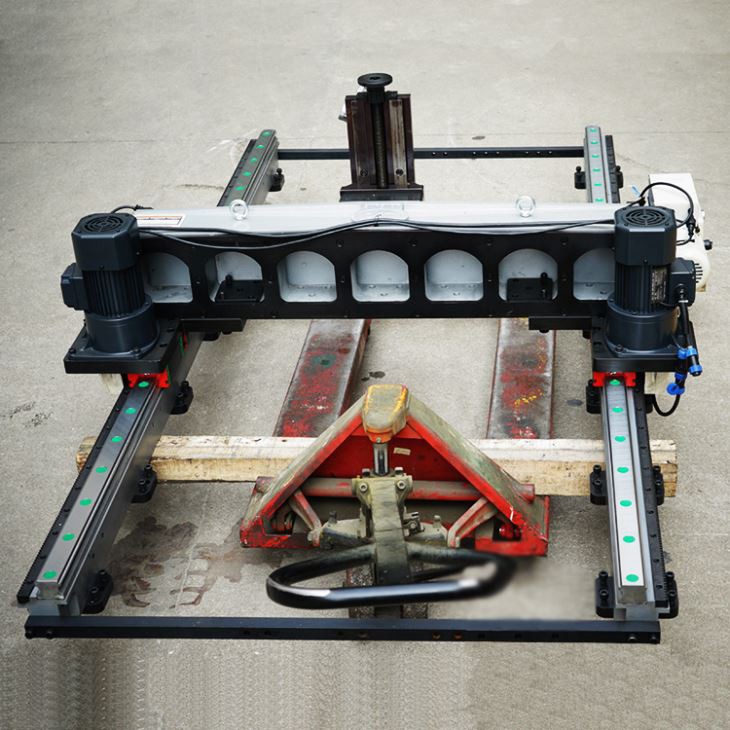

LMD3000 Cina Gantry Milling Hidrolik Portabel
DESKRIPSI PRODUK:
Mesin Penggilingan Gantry: tata letak horizontal tempat tidur, kedua sisi kolom dan balok penghubung membentuk mesin penggilingan Gantry. Head milling dipasang pada CROSSBEAM dan kolom dan dapat dipindahkan di sepanjang rel pemandu. Biasanya balok silang dapat bergerak secara vertikal di sepanjang kolom Rel Panduan, dan meja kerja dapat bergerak secara longitudinal di sepanjang rel panduan tempat tidur. Untuk pemrosesan sebagian besar.
| LMD3000 Gantry Milling |
X Axis (Ranjang) Stroke ： 3000mm | |
Semua unggun terbuat dari bagian baja struktural yang ditempa | |
Sistem koneksi tempat tidur memberikan kekakuan terbaik | |
Lengannya terbuat dari paduan aluminium | |
| Stroke sumbu X: 3000mm (118,0 ″) | |
| Stroke sumbu Y (standar): 1000mm (40,0 ″) |
Keuntungan kinerja ：
Mesin penggilingan Gantry terdiri dari bingkai portal, meja kerja tempat tidur, dan sistem kontrol listrik. Bingkai portal terdiri dari kolom dan balok dengan balok di tengah. Balok silang dapat dipindahkan ke atas dan ke bawah di sepanjang rel pemandu dari dua kolom. Ada 1 ~ 2 kepala milling dengan spindle vertikal pada Crossbeam, yang dapat bergerak menyamping sepanjang rel pemandu crossbeam. Head milling dengan spindle horizontal dapat dipasang pada masing-masing dari dua kolom, yang dapat bergerak naik dan turun di sepanjang kolom Guide Rail. Head milling ini dapat memproses beberapa permukaan secara bersamaan. Setiap kepala milling memiliki motor yang terpisah (daya maksimum hingga 150 kw), mekanisme perubahan kecepatan, mekanisme operasi, dan komponen spindle. Meja kerja yang bergerak diatur pada tubuh tempat tidur panjang horizontal dan ditutupi dengan penutup pelindung. Selama pemrosesan, benda kerja dipasang pada meja kerja dan kemudian dipindahkan secara longitudinal.
Mesin gantry milling juga memiliki beberapa varian untuk mengakomodasi objek pemrosesan yang berbeda. 1 Mesin Gantry Boring dan Milling: Crossbeam dilengkapi dengan kepala milling dan boring, dan spindle (selongsong atau Ram) dapat dipindahkan ke arah aksial dan memiliki perangkat penyesuaian gerak mikro, kecepatan penyesuaian mikro bisa serendah sebagai 5 mm / Min. Dapat melakukan operasi penggilingan dan penggilingan. 2 Gantry drilling dan Milling Machine: power head diatur pada Crossbeam, dan drill atau milling cutter diatur pada batang penghubung untuk menyelesaikan operasi pengeboran dan milling. Rel pemandu sumbu x disusun di atas tempat tidur Mesin Penggilingan Gantry, dan meja kerja mesin penggilingan Gantry diikat di atas tempat tidur. Gantry disusun pada rangka yang dapat bergerak di atas meja kerja, dan kerangka Gantry juga terdiri dari gantry carriage, dan gantry carriage dijepit pada rel pemandu sumbu x. Z Axis Guide Rail, dipasang di Gantry. Balok silang dilengkapi dengan carriage sumbu Z, yang melaluinya balok silang bergerak secara jepit pada rel pemandu sumbu Z, dan balok Palang juga dilengkapi dengan rel pemandu sumbu ay. Perangkat penggilingan dipasang secara bergerak pada rel pemandu sumbu y, dan Gantry dibuat untuk berseliweran dalam ruang tiga dimensi sumbu X, Y dan Z di bawah kendali sistem kontrol sirkuit NC. Mesin penggilingan CNC Gantry dengan penggilingan presisi tinggi, pengeboran, pengeboran, pemotongan, dan operasi lainnya.
PABRIK DAN PERALATAN KAMI:
WORKSHOP KAMI:
ARUS KERJA KAMI:
| Untuk informasi lebih lanjut, silakan hubungi kami | |
|  |
| |
| |
